Náhradní díly - rozkres - JB 20 JB 20 (1997) - Rotory podvozku

vše pro vaše stroje

JB 20 JB 20 (1997)

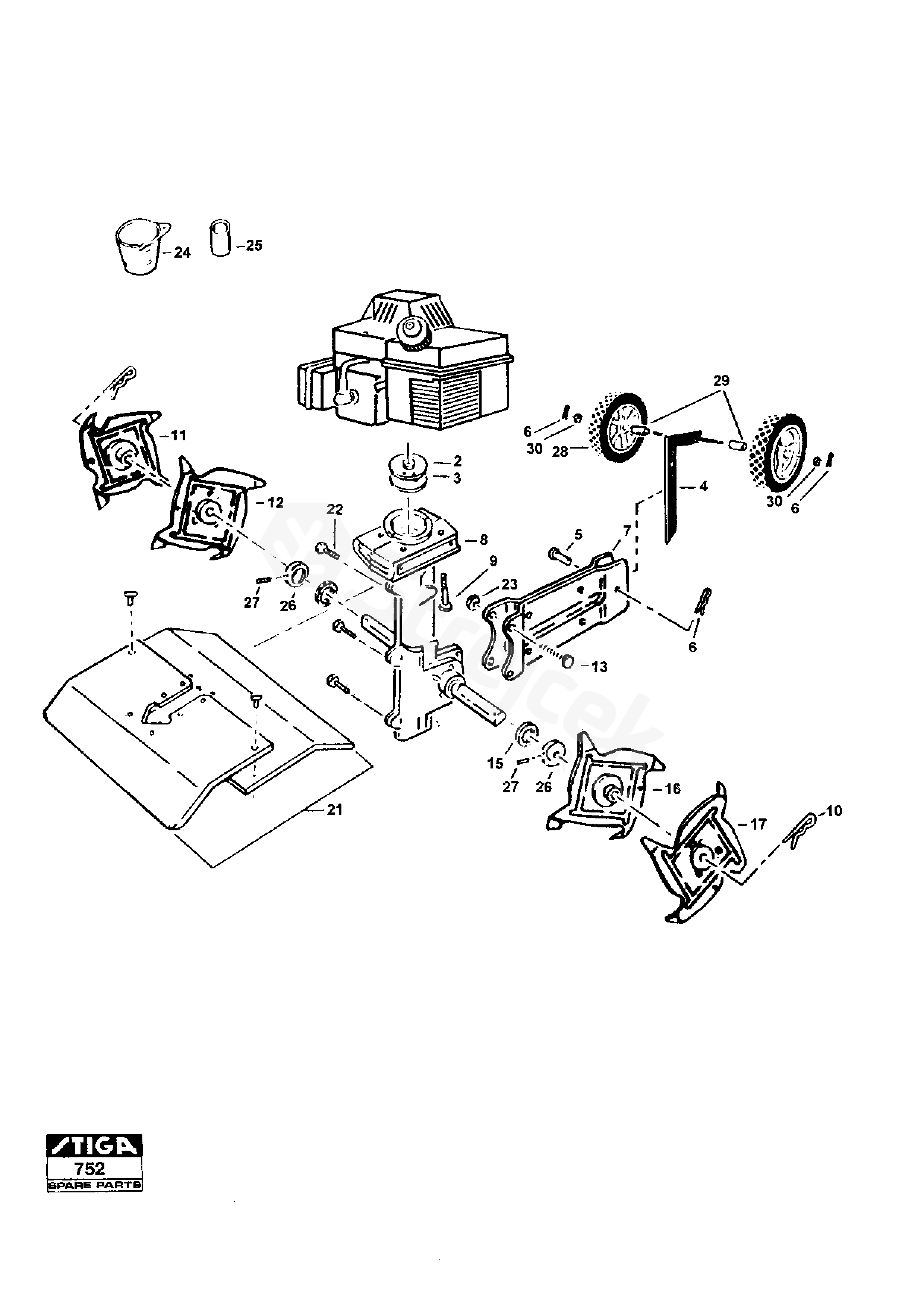

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro JB 20 (1997)

2	SPOJKA	1482-0742-01
3	PRUŽINA SPOJKY	1482-0741-01
4	Hloubka smyku	1482-0770-01
5	Cotter šroub	1482-0725-01
6	COTTER PIN	1482-0710-01
7	PŘÍDAVNÉ ZAŘÍZENÍ	1482-0758-01
8	PLÁŠŤ PŘEVODOVKY KOMPL.	1482-0761-01
9	ŠROUB	9988-3551-12
10	Čep vlasů	1482-0712-01
11	Vnější rotor-R.H. Märkt/označené D	1482-0717-01
12	Vnitřní rotor-R.H. Märkt/označeno C	1482-0718-01
13	ŠROUB	9988-3525-16
15	PODLOŽKA	1482-0733-01
16	Vnitřní rotor-L.H. Märkt/označeno B	1482-0720-01
17	Vnější rotor-L.H. Märkt/označeno A	1482-0719-01
21	KRYT	1482-0747-01
22	ŠROUB	1482-0769-01
23	MATICE	9795-3531-02
24	Měrná miska	1482-0711-01
25	ROZPĚRKA	1482-0737-01
26	Ochranný pohár	1482-0732-01
27	ŠROUB	1482-0705-01
28	KOLO	1482-0753-01
29	ROZPĚRKA	1482-0759-01
30	PODLOŽKA	1482-0706-01
