Náhradní díly - rozkres - QUATTRO 19S 4in1 QUATTRO 19S 4in1 (2015) - Nastavení žacího ústrojí a výšky

vše pro vaše stroje

QUATTRO 19S 4in1 QUATTRO 19S 4in1 (2015)

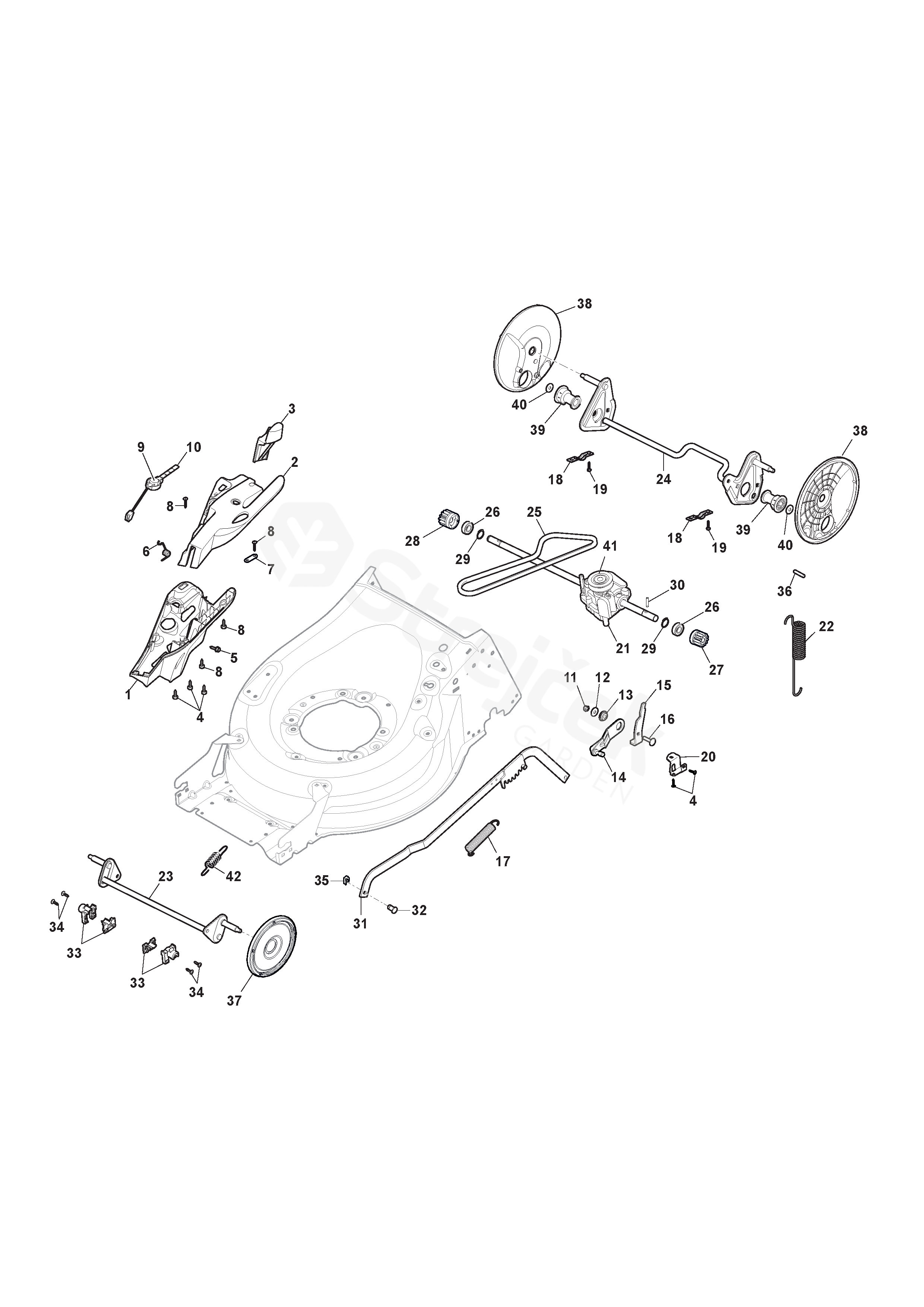

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro QUATTRO 19S 4in1 (2015)

1	Spodní kryt	322055262/0
2	Horní kryt	322055263/0
3	KNOFLÍK	322602026/0
4	ŠROUB	112728699/0
5	ŠROUB	125943004/0
6	PRUŽINA	122450477/0
7	DESKA	322981471/1
8	ŠROUB	112728697/0
9	SKLO SVĚTLOMETU	322602027/0
10	Visualizer	322602028/0
11	MATICE	112154510/0
12	PODLOŽKA	112523040/0
13	KOLÍČEK	122517873/0
14	Páka, nastavení výšky Od 01-Září-2017	381003475/0
15	DRŽÁK	322778475/0
16	ŠROUB	112815270/0
17	PRUŽINA	122450480/0
18	DESKA	322545152/0
19	ŠROUB	112728697/0
20	DRŽÁK Od 01-Září-2018	322778473/0
21	Převodovka	181003114/0
22	PRUŽINA	122450478/0
23	Přední náprava kola Od S/N 20CA2WBH000001	381302881/0
24	Zadní náprava Od S/N 20BA2WBH000001	381302891/1
25	ŘEMEN	135063900/0
26	LOŽISKO	119216035/0
27	Pravý pastorek	122570110/1
28	Levý pastorek	122570120/1
29	Ségrovka	112608600/0
30	KOLÍČEK	122753000/0
31	Kola Control Rod Od S/N 20BA2WBH000001	381002047/0
32	KOLÍČEK	122519820/0
33	OPĚRNÁ MISKA Od 01-Září-2015	322785305/1
34	ŠROUB	112728697/0
35	DESKA	112436051/0
36	KOLÍČEK	112645708/0
37	Ochrana, Kolo	322600247/0
38	Ochrana, Kolo	322600205/1
39	BUSHING	322042068/0
40	PODLOŽKA	112521371/0
41	ŘEMENICE	122601909/0
42	Pružinová přední náprava	122450481/0
